Gắn bó với nghề giám sát Cơ điện (M&E) ngót nghét hơn một thập kỷ, mỗi lần đứng trước một căn biệt thự hay căn hộ cao cấp chuẩn bị bàn giao, cảm xúc trong tôi lại đan xen rất nhiều suy nghĩ. Gia chủ thường chỉ trầm trồ trước những bức tường sơn bả phẳng lỳ, những mảng giấy dán tường nhập khẩu đắt tiền hay vẻ đẹp hào nhoáng của các mặt kính công tắc cảm ứng sáng choang. Họ không biết rằng, tuổi thọ của một ngôi nhà, sự bền bỉ của hàng tá thiết bị công nghệ đắt đỏ ấy lại hoàn toàn bị quyết định bởi một hệ thống "mạch máu" vô hình nằm sâu bên trong lớp gạch vữa. Một hệ thống lưới điện ngầm nếu được làm cẩu thả, bớt xén vật tư sẽ trở thành mầm mống của những thảm họa chập cháy khôn lường. Tuổi thọ của đồ tự động hóa không nằm ở bề nổi, nó nằm ở phần chìm. Hôm nay, với tư cách là người trực tiếp cầm bản vẽ đi nghiệm thu từng đường cắt rãnh bê tông tại 8matter Smart Home, tôi sẽ phân tích cặn kẽ cho các anh chị hiểu tại sao đi dây điện thi công smart home lại là khâu sống còn, đòi hỏi những tiêu chuẩn kỹ thuật khắt khe vượt xa các công trình điện dân dụng thông thường.
1. Tại sao đi dây điện thi công smart home lại khắt khe hơn điện cơ?
Rất nhiều chủ đầu tư hay thậm chí là thợ thầu xây dựng khi làm việc với chúng tôi thường đặt ra thắc mắc: Tại sao chỉ là bắt vài cái công tắc điện mà thiết kế của các anh lại bắt kéo nhiều dây thế? Kéo thế này tốn cả đống tiền cáp đồng của chủ nhà. Sự khác biệt nền tảng ở đây xuất phát từ chính cấu tạo vật lý của các thiết bị công nghệ hiện đại.
Với một chiếc công tắc cơ học bằng nhựa kiểu cũ, bản chất của nó chỉ là một thanh đồng đóng vai trò như chiếc cầu dao thu nhỏ. Thợ điện truyền thống chỉ cần kéo duy nhất một sợi dây lửa (dây L - Line) chạy qua đế âm tường để ngắt dòng điện, còn sợi dây nguội (dây N - Neutral) sẽ được kéo trực tiếp trên trần thạch cao nối thẳng vào bóng đèn. Lối tư duy tiết kiệm này khi áp dụng vào việc thi công trọn gói cho tự động hóa sẽ lập tức dẫn đến một thảm họa kỹ thuật.
Anh chị cần hiểu rằng, ẩn sau lớp kính cường lực của mỗi chiếc công tắc cảm ứng là một bo mạch điện tử vô cùng phức tạp, chứa vi xử lý, rơ le cơ khí và module thu phát sóng Wifi hoặc Zigbee. Để chiếc module này luôn ở trạng thái "thức", sẵn sàng nhận lệnh từ điện thoại di động của anh chị bất kể ngày đêm, nó bắt buộc phải được nuôi dưỡng bằng một dòng điện 220V liên tục và ổn định. Nếu không kéo dây trung tính xuống tận đáy của hộp âm tường, thiết bị sẽ không có nguồn nuôi tĩnh. Một số thợ cố tình đấu nối tắt qua tụ điện chống rò để lách luật, nhưng cách làm chắp vá này khiến dòng điện đi qua bóng đèn LED âm trần không bao giờ bị ngắt hoàn toàn. Kết quả là ban đêm tắt điện, bóng đèn nhà anh chị vẫn sẽ phát ra ánh sáng mờ mờ hoặc chớp nháy liên hồi cực kỳ hại mắt, đồng thời bo mạch công tắc cũng sẽ nhanh chóng suy giảm tuổi thọ do thiếu dòng. Một kỹ thuật đi dây âm tường chuẩn mực trong thời đại IoT bắt buộc phải là một vòng lặp khép kín, cấp đủ cả dây nóng và dây lạnh đến từng điểm thiết bị đầu cuối.
2. Nguyên tắc luồn ống gen chống cháy bảo vệ mạng điện ngầm
Có một thực trạng nhức nhối ở các công trình tự xây là thợ điện nước vì muốn làm nhanh, làm ẩu đã đục những rãnh nông toẹt trên tường gạch, sau đó nhét thẳng mớ dây cáp điện bọc vỏ PVC vào rãnh rồi trét trực tiếp vữa xi măng lên bề mặt. Hành động này được giới M&E chúng tôi coi là tội ác đối với ngôi nhà.

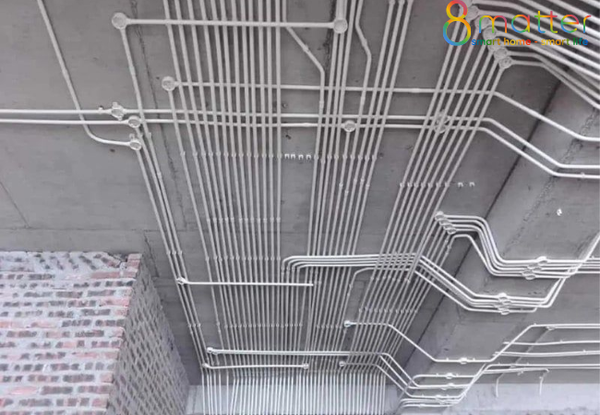

Xi măng và cát khi trộn với nước sẽ tạo ra phản ứng thủy hóa mang tính kiềm rất mạnh. Qua năm tháng, tính kiềm này sẽ ăn mòn lớp vỏ nhựa PVC bọc ngoài của dây cáp, làm nhựa bị lão hóa, giòn và nứt nẻ. Đến một ngày đẹp trời, hơi ẩm từ những cơn mưa ngấm qua tường sẽ tiếp xúc trực tiếp với lõi đồng bị hở, gây ra hiện tượng rò điện ra toàn bộ mảng tường nhà anh chị. Để bảo vệ vĩnh cửu cho mạng lưới "mạch máu" này, quy trình đi dây điện thi công smart home của chúng tôi bắt buộc 100% đường cáp phải được luồn trong ống gen chống cháy (ống cứng PVC hoặc ống ruột gà cho các góc uốn). Lớp ống nhựa chuyên dụng này không chỉ cách ly sợi cáp khỏi sự ăn mòn của vật liệu xây dựng mà còn là một hành lang an toàn ngăn chặn sự lây lan của ngọn lửa nếu vô tình xảy ra đoản mạch bên trong.
Đặc biệt, luồn ống cũng phải tuân thủ một nguyên lý tối thượng: Quy tắc 40%. Tiết diện tổng của các sợi dây cáp nằm bên trong tuyệt đối không được vượt quá 40% diện tích mặt cắt ngang của lòng ống. Tại sao lại có con số này? Khi dòng điện chạy qua lõi đồng mang tải nặng, định luật Joule-Lenz phát huy tác dụng, lõi đồng sẽ sinh ra nhiệt lượng cực lớn. Khoảng không gian 60% còn lại bên trong ống gen đóng vai trò là một luồng không khí tuần hoàn giúp tản nhiệt, ngăn lớp vỏ cáp bị nung chảy chập vào nhau. Hơn thế nữa, việc chừa khoảng trống này giúp anh em kỹ thuật sau 10 hay 20 năm nữa hoàn toàn có thể dùng dây mồi rút sợi cáp cũ ra và luồn sợi cáp mới vào để bảo trì mà không cần phải dùng búa đập nát bức tường phòng khách.
3. Tiết diện dây dẫn: Trái tim của kỹ thuật đi dây âm tường
Hệ thống điện nhà thông minh cực kỳ nhạy cảm với sự trồi sụt của điện áp. Anh chị bỏ ra chục triệu đồng mua dàn đồ xịn nhưng dùng loại dây điện giá rẻ, tiết diện quá nhỏ so với công suất thực tế thì trải nghiệm nhận lại chỉ là sự bực dọc. Dây quá nhỏ không chỉ gây nghẽn dòng điện mà còn biến chính sợi dây đó thành một điện trở khổng lồ, làm sụt áp (voltage drop) ở cuối đường dây. Khi điện áp cấp cho bo mạch thiết bị bị tụt xuống dưới 200V, rơ le cơ khí bên trong công tắc sẽ nhảy lạch tạch liên hồi, mạng Wifi chập chờn văng liên tục.
Bài toán phân bổ tiết diện dây dẫn được 8matter Smart Home tính toán trên giấy tờ cực kỳ chi tiết trước khi xuất vật tư ra công trường. Với các nhánh phụ chỉ làm nhiệm vụ thắp sáng hệ thống đèn LED âm trần (tải thuần trở công suất thấp), chúng tôi sẽ sử dụng dây cáp đồng có tiết diện 1.5mm2. Đối với lộ dây chạy dọc quanh phòng phục vụ cho các ổ cắm điện thông thường (sạc điện thoại, quạt máy, tivi), tiêu chuẩn bắt buộc phải là dây 2.5mm2.
Tuy nhiên, sự cẩn trọng cao nhất phải được dành cho các thiết bị công suất siêu lớn như bình nóng lạnh, bếp từ, lò nướng hoặc hệ thống điều hòa không khí trung tâm. Khi thiết bị khởi động, dòng điện khởi động (inrush current) có thể vọt lên gấp 2 đến 3 lần định mức thông thường. Nếu dùng dây nhỏ, lõi đồng sẽ bị nướng chín ngay lập tức. Các lộ cáp tải nặng này bắt buộc phải sử dụng cáp tiết diện từ 4.0mm2 đến 6.0mm2 đi độc lập từ thẳng thiết bị về tủ tổng, tuyệt đối không được trích ngang hay dùng chung điểm nối với đường điện sinh hoạt. Việc phân lớp rạch ròi mạch máu to nhỏ này tạo ra một hệ thống điện thông minh vận hành êm ái, lạnh tanh và không bao giờ biết đến khái niệm quá tải.
4. Xử lý điểm nối trong đế âm: Khước từ băng keo, ưu tiên cút nối

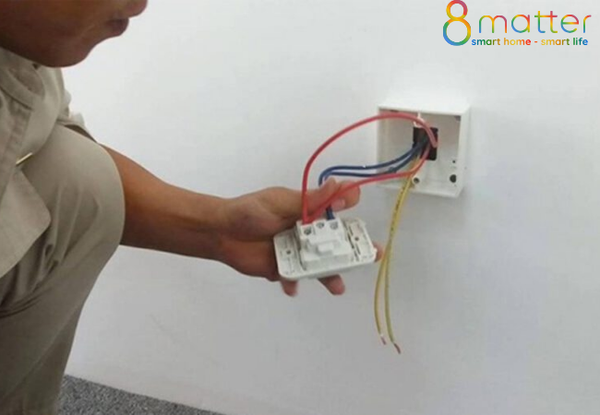

Không gian bên trong một chiếc đế âm tường nhựa chỉ có kích thước khoảng 10x5x4 centimet. Khi anh chị tích hợp tự động hóa, cái phần bụng đồ sộ của bảng mạch công tắc cảm ứng đã chiếm trọn vẹn 2/3 không gian đó. Khe hẹp còn lại là nơi nhồi nhét hàng tá đầu mối nối dây điện. Nguồn cơn của 90% các vụ cháy nổ âm tường bắt nguồn chính từ cái không gian chật chội chưa bằng nắm tay này.
Hồi xưa thợ làm điện hay lấy kìm tuốt lớp vỏ nhựa ra, vặn xoắn hai lõi đồng lại với nhau thành một cục to tướng rồi dùng băng dính đen quấn quấn vài vòng. Lâu ngày, nhiệt độ trong đế âm tăng cao làm lớp keo của băng dính đen chảy nhão ra, tróc rụng, để lộ thiên phần lõi đồng mang điện áp 220V. Khi người dùng cố gắng dùng sức ép chặt mặt nạ công tắc vào tường, các lõi đồng sắc nhọn này chọc thẳng vào nhau tạo ra hiện tượng ngắn mạch, phóng tia lửa điện sáng lòa. Ngay cả khi không chạm nhau, các mối nối vặn tay thủ công cũng không bao giờ đạt được độ tiếp xúc 100%, tạo ra các khe hở siêu nhỏ sinh hồ quang điện (mô-ve) nung chảy mọi thứ xung quanh.

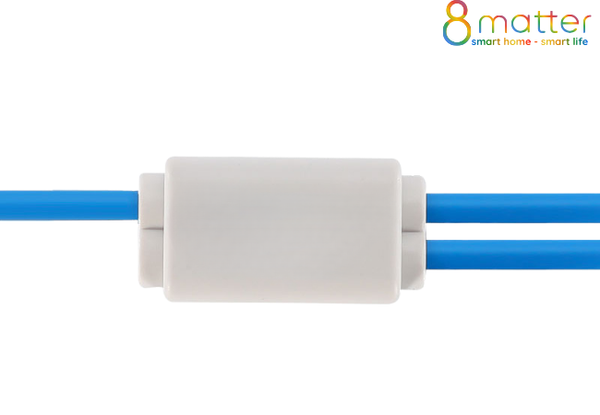

Trong kỹ thuật đi dây âm tường hiện đại, chúng tôi tuyên chiến với băng keo đen. Toàn bộ các điểm đấu nối tại đế âm, hộp chia ngã đều phải được các kỹ thuật viên sử dụng cút nối nhanh chuyên dụng Wago hoặc dùng kìm thủy lực bấm đầu cốt đồng. Sợi cáp được tuốt đúng 12mm chiều dài, đút thẳng vào cút nối gạt khóa sập lại, kẹp chặt 100% diện tích bề mặt. Không một milimet lõi đồng nào bị hở ra ngoài. Khối lượng các điểm nối được thu gọn lại mức tối giản, vừa tạo ra sự gọn gàng thẩm mỹ, vừa cách điện hoàn hảo để bảo vệ mạng điện khỏi những thảm họa sinh nhiệt ngầm.
5. Quy hoạch tủ điện trung tâm với aptomat thông minh Tuya
Mọi dòng điện lan tỏa khắp ngóc ngách của căn nhà cuối cùng đều hội tụ về một điểm huyệt duy nhất: Tủ điện trung tâm. Nếu xem hệ thống dây cáp là mạch máu, thì tủ tổng chính là trái tim và hệ miễn dịch của công trình.
Một bản vẽ quy hoạch tủ điện xuất sắc không cho phép sự gộp chung tùy tiện. Chúng tôi chia nhỏ mạng lưới thành hàng chục lộ điện độc lập. Lộ phòng ngủ tách biệt với lộ phòng bếp. Lộ điều hòa tách biệt hoàn toàn với lộ đèn chiếu sáng. Nguyên tắc này đảm bảo rằng khi một chiếc ấm siêu tốc ở dưới bếp bị chập mạch làm nhảy rơ le bảo vệ, thì người trên tầng hai vẫn có ánh sáng đèn để sinh hoạt bình thường mà không bị chìm trong bóng tối. Sự chia nhỏ này là tiền đề hoàn hảo để chúng tôi áp dụng các giải pháp tự động hóa phòng ngự từ xa.

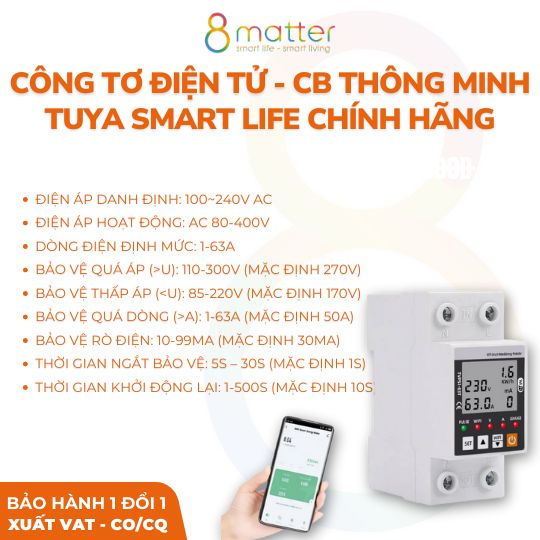

Thay vì lắp đầy những chiếc aptomat cơ học thụ động, những năm gần đây, tôi luôn yêu cầu đưa aptomat thông minh Tuya vào trấn giữ tại các lộ điện thiết yếu. Sự khác biệt của dòng thiết bị này nằm ở khả năng đo lường và cảnh báo thời gian thực. Được trang bị chip xử lý thu thập dữ liệu, chiếc cầu dao Tuya sẽ truyền toàn bộ các chỉ số về điện áp (V), dòng điện (A) và công suất tiêu thụ (W) trực tiếp lên màn hình điện thoại của chủ nhà. Nó hoạt động như một hệ thống trinh sát không biết mệt mỏi. Khi điện lưới từ cột điện ngoài đường bất ngờ tăng vọt lên mức 260V do sét đánh hay do lỗi trạm biến áp, vi mạch bên trong aptomat thông minh Tuya sẽ tự động phân tích và nhảy tạch ngắt mạch chỉ trong 0.1 giây. Bức tường lửa vô hình này chặn đứng dòng điện cao thế, bảo vệ toàn bộ dàn tivi, tủ lạnh, máy giặt đắt tiền trong nhà khỏi nguy cơ bị nướng chín. Sự chủ động trong việc kiểm soát rủi ro chính là cảnh giới cao nhất của một hệ thống cơ điện hoàn mỹ.
6. Nghiệm thu đường điện ngầm cùng chuyên gia 8matter Smart Home
Quá trình thi công đường điện ngầm là một chặng đường dài đầy bụi bặm và mồ hôi. Nhưng khoảnh khắc căng thẳng nhất, đòi hỏi sự tập trung cao độ nhất đối với một người Chỉ huy trưởng cơ điện chính là bước nghiệm thu cuối cùng trước khi cho phép thầu xây dựng trét vữa xi măng lấp rãnh tường.

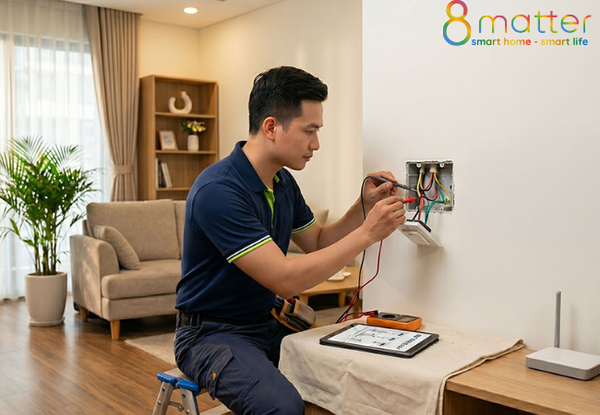

Chúng tôi tuyệt đối không nghiệm thu bằng mắt thường. Kỹ thuật viên của 8matter được trang bị đồng hồ đo điện trở cách điện (Megger) chuyên dụng. Chúng tôi sẽ kẹp hai đầu máy đo vào lõi đồng và lớp vỏ PVC của toàn bộ hệ thống dây, sau đó bơm một dòng điện một chiều DC có điện áp lên tới 500V chạy dọc theo các ống gen ngầm. Máy sẽ liên tục quét để đo chỉ số điện trở. Nếu máy báo giá trị điện trở cách điện đạt hàng trăm MegaOhm, có nghĩa là đường cáp nguyên vẹn 100%. Nếu kim đồng hồ sụt giảm, chứng tỏ trong quá trình thợ kéo dây đã làm xước lớp vỏ nhựa ở một góc uốn nào đó rỉ điện ra tường gạch. Dù công đoạn tháo gỡ có vất vả đến đâu, chúng tôi vẫn kiên quyết bắt buộc thợ phải rút toàn bộ sợi dây đó ra để luồn cáp mới, tuyệt đối không nhân nhượng.
Sự cứng nhắc, khắt khe đến mức cực đoan đó chính là cách chúng tôi xây dựng nên uy tín trong suốt 11 năm qua. Chúng tôi hiểu rằng, một sơ suất bằng sợi tóc hôm nay có thể đánh đổi bằng cả cơ nghiệp của gia chủ vào ngày mai. Nếu anh chị đang bước vào giai đoạn hoàn thiện phần thô cho tổ ấm của mình, đừng phó mặc đường điện cho những nhóm thợ vườn thiếu chuyên môn. Hãy nhấc máy gọi ngay cho các chuyên gia M&E của chúng tôi qua Hotline 0964 656 222 để nhận được những bản vẽ kỹ thuật chuẩn mực và một quy trình thi công nghiêm ngặt nhất.

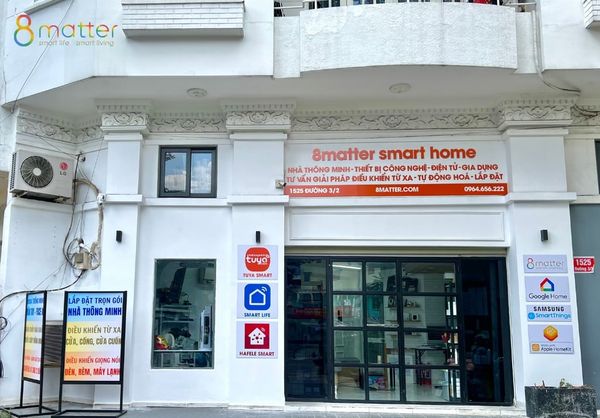

Tháng này, nhằm khuyến khích các chủ đầu tư nâng cấp lớp áo giáp an toàn cho tủ điện tổng, 8matter đang tung ra mức trợ giá sâu chưa từng có cho các thiết bị ngắt mạch tự động cao cấp. Sản phẩm Cầu dao điện thông minh Wifi Tuya STY-63YZ đang được áp dụng mức giảm sốc lên tới 45% (giá niêm yết 899.000đ nay ưu đãi chỉ còn 495.000đ). Cùng với đó, dòng Aptomat Thông Minh một cực Tuya Wifi 63A cũng đang được giảm mạnh mẽ 33% (giá chỉ còn 370.000đ). Anh chị có thể xem thiết bị trực tiếp tại trụ sở số 32 Đường Trịnh Văn Cấn, Phường Bến Thành, Quận 1, TP.HCM, hoặc T1 Tòa HH1 - MECO Complex, 102 Trường Chinh, Hà Nội. Hãy để chúng tôi đổ bê tông cho sự an tâm của gia đình bạn ngay từ những đường cắt rãnh âm tường đầu tiên!
